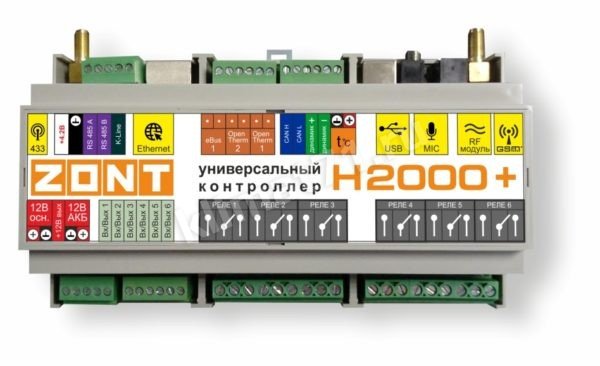

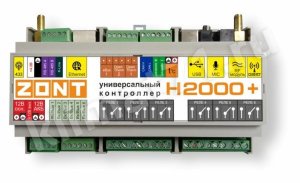

ZONT H-2000+ (контроллер систем отопления)
-
типконтроллер
-
Напряжение питания, В9-16
-
Тип подключаемых проводных термодатчиковDS18S20, DS18B20
-
Аккумулятор резервного питанияопционально
-
Канал передачи данныхGPRS, Ethernet — проводной
-
Интерфейс 1-Wireесть
-
Креплениекрепление на DIN-рейку
-
Габаритные размеры, мм160 х 90 х 60
- Описание
- Доставка
Для удаленного управления сложными системами отопления
- Дистанционное управление и автоматизация систем отопления и ГВС любой конфигурации без ограничения числа контуров
- Управление каскадом котлов
- Встроенный интерфейс OpenTherm (2 котла) и E-BUS (1 котел)
- Функции «антизаморозка», «антилегионелла», «лето»
- Защита от заклинивания насоса
- Сокращение потребления энергоресурсов
Универсальный контроллер для сложных систем отопления ZONT H2000+ обладает широким функционалом и оптимально подходит для сложных систем отопления.
Прибор автоматически управляет системой отопления и горячего водоснабжения любой конфигурации и сложности без ограничения числа управляемых контуров. На базе контроллера ZONT H2000+ строятся как системы диспетчеризации котельной, так и полноценные системы безопасности, ситуационного управления инженерным и электрическим оборудованием. Прибор предназначен для создания максимально комфортных условий проживания в домах и полностью контролируемых процессов в зданиях производственного и промышленного назначения.
Управление и контроль осуществляются дистанционно через личный кабинет веб-сервиса ZONT или мобильное приложение на платформах iOS и Android.
Прибор использует GSM/GPRS канал связи для передачи данных, имеет возможность прямого подключения Ethernet.
Возможности ZONT H2000+:
- одновременное управление и контроль нескольких котлов, работающих в том числе в каскаде (в релейном или цифровом режиме);
- дистанционное управление инженерным оборудованием в режиме реального времени;
- настройка работы отопительных котлов по расписанию, работы с учетом уличной температуры в режиме ПЗА;
- управление насосом ГВС;
- плавное управление смесительными клапанами;
- использование управляемых выходов для управления дополнительными устройствами:
— циркуляционным насосом,
— освещением,
— установкой для полива и др.
- программирование управления по событию: срабатывание датчиков, изменение температуры, времени и т.п.
- использованием радиоканального оборудования;
- поддержка аналоговых датчиков (NTC) и давления (НК3022);
- контроль состояния дополнительных датчиков (протечки воды, утечки газа, давления, охранных и др.);
- оповещения об отклонении параметров от заданных значений, авариях и остановках котлов, сбоях напряжения питания.

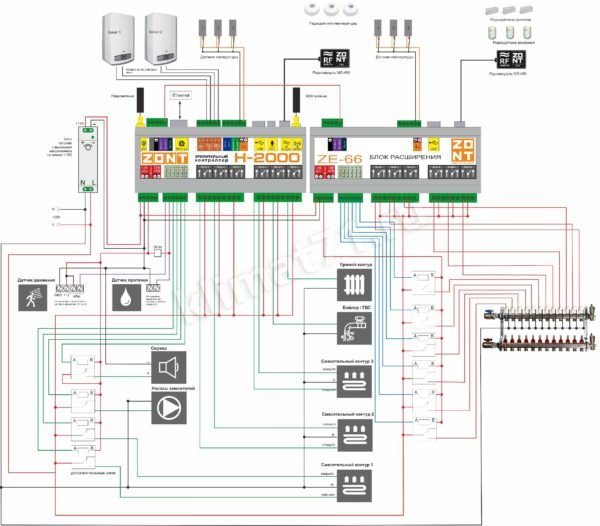

Контроллер ZONT H2000+ имеет 12 управляемых выходов (6 релейных и 6 универсальных «открытый коллектор»). Количество таких выходов увеличивается при подключении специального модуля расширения ZONT ZE-66.
Встроенные интерфейсы OpenTherm (2шт.) и E-Bus (1 шт.) позволяют управлять котлами по цифровой шине. При необходимости можно подключать дополнительные адаптеры цифровых интерфейсов.
Интерактивная настройка
Алгоритм работы ZONT H2000+ дистанционно настраивается через веб-сервис без физического контакта с прибором и необходимости выезда на место установки. Обновление ПО выполняется автоматически и обеспечивает поддержку самых современных функций независимо от срока эксплуатации прибора.
Универсальный контроллер ZONT H2000+ для автоматизации и управления сложных систем отопления 24/7
С универсальным контроллером ZONT H2000+:
— вы создадите систему отопления, учитывая индивидуальные вопросы, сложность задач и особенности помещений;
— вы можете быть уверенным в работоспособности системы отопления;
— контроль и управление 24/7;
— вы экономите на энергоносителях до 30%!
Функционал
Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT
- Отображение текущего состояния котла
- Отображение текущей и целевой температуры в помещении (теплоносителя)
- Создание индивидуальных режимов работы котла
- Мониторинг измеряемых температур (воздуха, теплоносителя, ГВС)
- Программирование работы котла по недельному расписанию
- Программирование режима работы ПЗА
- Контроль состояния дополнительных датчиков (протечки, давления, утечки газа, охранных)
Внимание! При питании от резервного аккумулятора контроллер котлом не управляет!
Оповещение владельца котла:
- при отклонении текущей температуры от заданных режимом работы пороговых значений;
- при аварии и неисправности котла;
- при неисправности подключенных датчиков температуры;
- при пропадании и восстановлении основного напряжения питания (сети);
- при срабатывании дополнительных охранных датчиков (после их подключения).
Запись и хранение истории событий:
- время работы котла и мониторинг измеряемых температур;
- время появления аварий и ошибок в работе котла;
- время пропадания и восстановления основного напряжения питания;
- время входящих звонков и текст входящих смс сообщений;
- дата обновления ПО и номер текущей версии ПО.
Хранение истории событий 3 месяца при использовании сторонней SIM-карты и 2 года при использовании SIM-карты МТС от компании «Микро Лайн».
Обновление версии программного обеспечения и смена настроек производится удаленно.
Специальные функции:
— «Антизаморозка» — защищает систему отопления от замерзания;
— «Лето» — экономит энергоресурсы в теплое время года;
— «Антилегионелла» — осуществляет периодическое обеззараживание воды;
— защита насоса от заклинивания.
ZONT H-2000
Универсальный контроллер ZONT H2000+ имеет одинаковую аппаратную часть с предыдущей моделью ZONT Н-2000 и отличается программным обеспечением. Владельцы прибора ZONT H-2000 могут приобрести лицензию на новое ПО и расширить его функциональность до уровня контроллера ZONT H2000+.
Покупка доступна в личном кабинете веб-сервиса раздел «Платные услуги», обновление осуществляется дистанционно.
| Напряжение питания | |
| Основное (от источника постоянного тока) | 9-16 В |
| Резервное (от внешнего АКБ 12V / 7 А/h) | опционально |
| GSM-модем | встроенный, поддерживает 2G |
| Частотный диапазон GSM-модема | 800, 900, 1800, 1900 МГц |
| Канал передачи данных | GPRS, Ethernet — проводной |
| Поддерживаемые интерфейсы | USB 2.0, 1-Wire, K-Line, RS-485, CAN, OpenTherm, E-BUS, Navien |
| Встроенные интерфейсы | OpenTherm (2 шт.), E-BUS (1 шт.) |
| Управляемые выходы | |
| Универсальные выходы | 6 шт., тип «открытый коллектор»
Могут быть настроены как аналоговые входы
Выходы: Максимальный ток каждого выхода 100 мА, напряжение не более 28V Сопротивление во вкл-ом состоянии не более 10 Ом Суммарный ток выходов 1-4 не более 350 мА Суммарный ток выходов 5 и 6 не более 100 мА
Входы: Входное напряжение 0-30 V Дискретность при измерении температуры датчиком NTC — 12 бит Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 V Погрешность 2% Подтяжка к цепи +3,3V через резистор 100 КОм |
| Релейные выходы | 6 шт.
Номинальный ток коммутации 10А Коммутируемое напряжение DC (макс) 28V Коммутируемое напряжение AC (пиковое) 240V |
| Блок расширения ZE-66 | Опционально для увеличения количества контролируемых входов/ управляемых выходов/ подключаемых датчиков температуры
Один блок расширения содержит: 6 релейных выходов (28V, 7А) 6 дискретных (универсальных) входов/выходов Интерфейс 1-Wire (поддержка цифровых проводных датчиков температуры) |
| Проводные цифровые датчики температуры | |
| Макс. количество | не ограничено
Внимание – неоригинальные датчики могут не работать! |
| Тип | Проводные цифровые DS18S20, DS18B20 |
| Радио датчики температуры | |
| Макс. количество | до 40 шт. к одному радиомодулю |
| Тип | Рабочая частота 868 MHz (тип — ZONT МЛ-703, МЛ-711, МЛ-719) |
| Радиоканал | 433 MHz (встроенный),
868 MHz (подключаемый через дополнительный радиомодуль ZONT МЛ-489) |
| Радиозоны | |
| Количество радиозон | без ограничений, 433 и 868 МГц |
| Датчиков в одной зоне | до 6-ти шт. |
| Общее кол-во датчиков на частоте 868 MHz | без ограничений |
| Прочие характеристики: | |
| Рабочий интервал окружающих температур | от минус 40 до плюс 50 °С |
| Габаритные размеры | 160х90х60 мм |
| Корпус | пластик |
| Крепление | на DIN рейку |
