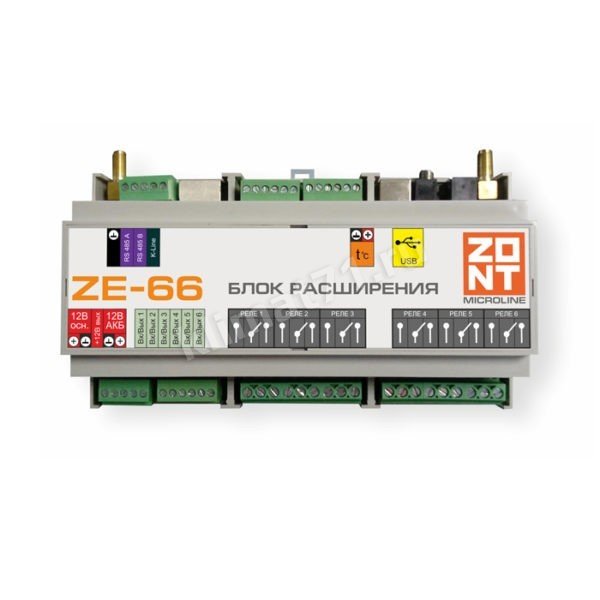

ZONT ZE-66 (739) Модуль расширения для универсальных контроллеров
-
типконтроллер
-
назначение9-16
-
Аккумулятор резервного питанияопционально
-
Интерфейс 1-Wireесть
-
Креплениекрепление на DIN-рейку
-
Габаритные размеры, мм160 х 90 х 60
- Описание
- Доставка
Предназначен для увеличения числа Входов/Выходов контроллера ZONT H2000+
- Обеспечивает обмен данными с контроллером по интерфейсам RS-485 и K-Line
- Контролирует состояние охранных и информационных датчиков различного назначения
- Поддерживает подключение цифровых и аналоговых датчиков температуры
- Управляет работой релейных и универсальных выходов
6 дополнительных входов контроля
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсального контроллера ZONT H2000+ применяется блок расширения ZONT ZE-66.
Блок не требует отдельного программирования. При подключении к контроллеру в его настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
Блок расширения ZONT ZE-66 настраивается совместно с основным контроллером. При правильном подключении блок автоматически определяется в настройках основного контроллера, при этом в настройках отображается серийный номер устройства. При необходимости можно изменить имя блока, присваиваемое по умолчанию.
Функциональные возможности, способы настройки блока расширения аналогичны основному контроллеру ZONT H2000+ и приведены в «Технической документации» контроллера.
При исправной работе индикация на блоке расширения ZONT ZE-66 следующая:
- красный индикатор. Регулярно загорается – признак нормальной работы;
- зеленый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация связи по K-Line;
- желтый индикатор. Серия кратковременных вспышек различной длительности с небольшим перерывом – сигнализация нормальной работы по RS-485.
6 дополнительных управляемых выходов
Назначение универсальных выходов определяется настройкой контроллера ZONT H2000+. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.
6 дополнительных релейных выходов
Блок расширения ZE-66 имеет 6 релейных выходов, реализуемых через встроенные реле (7А / DC 28В / AC 240 В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.
Интерфейс 1-WIRE для контроля цифровых датчиков температуры
К блоку расширения ZONT ZE-66 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.
Интерфейсы обмена данными с контроллером H2000+
RS-485
Блок расширения ZE-66 может подключаться к контроллеру ZONT H2000+ через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100 м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.
K-Line
Блок расширения ZE-66 может подключаться к контроллеру ZONT H2000+ через интерфейс K-Line. При таком виде связи максимальное удаление блока от контроллера составляет 10-15 м.
| Напряжение питания | Основное | 9-16 В от источника постоянного тока |
| Резервное | опционально от внешнего АКБ 12V / 7 А/h | |
| Поддерживаемые интерфейсы | USB 2.0 1-wire RS-485 K-Line |
|
| Универсальные Выходы
(могут быть назначены настройками как аналоговые входы) |
6 шт. | тип выхода — открытый коллектор (во включенном состоянии — «минус», в выключенном — напряжения нет) Максимальный ток каждого выхода 100 мА, напряжение не более 28 В Сопротивление во включенном состоянии не более 10 Ом Суммарный ток выходов 1-4 не более 350 мА Суммарный ток выходов 5 и 6 не более 100 мАтип входа — аналоговый Входное напряжение 0-30 В Дискретность при измерении температуры датчиком NTC — 12 бит Дискретность при измерении напряжения (и напряжения питания/АКБ) — 0,1 В Погрешность 2% Подтяжка к цепи +3,3V через резистор 100 КОм |
| Релейные Выходы | 6 шт. | Номинальный ток коммутации 7А (при резистивной нагрузке) Коммутируемое напряжение DC (макс) 28 В Коммутируемое напряжение AC (пиковое) 240 В |
| Проводные цифровые датчики температуры | до 20-ти шт. | тип — DS18S20, DS18B20 Внимание — не оригинальные датчики могут не работать |
| Рабочий интервал окружающих температур | От минус 40 до плюс 50 °С | |
| Габаритные размеры, мм | 160 х 90 х 60 | |
| Корпус, крепление | Пластиковый, на DIN рейку. D9MG |
