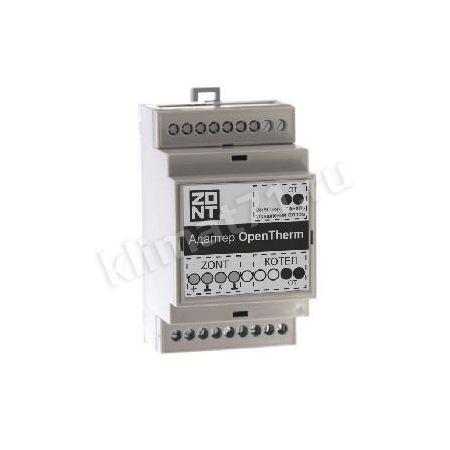

ZONT Адаптер OpenTherm (724-) для подключения по цифровой шине
-
типадаптер
-
Напряжение питания, В10-28
-
Максимальный потребляемый ток, мА30
-
Креплениекрепление на DIN-рейку
-
Габаритные размеры, мм90 х 50 х 55
-
Масса, кг0,1
- Описание
- Доставка
Для подключения оборудования ZONT к газовому котлу, поддерживающему протокол OpenTherm
Список котлов с цифровой шиной
Подходит к устройствам:
ZONT SMART
ZONT SMART 2.0
ZONT H-1
ZONT H-2
ZONT H-1V
ZONT H-1000
ZONT H-2000
ZONT H-2000+
Адаптер OpenTherm (724) предназначен для подключения термостатов и контроллеров ZONT к газовым котлам, работающим по цифровому протоколу OpenTherm.
Управление по цифровой шине обеспечивает:
- штатную работу функции модуляции мощности котла,
- установку температуры отопления и ГВС,
- контроль рабочих параметров котла,
- индикацию аварий и ошибок.
При управлении по цифровой шине термостат или контроллер не включает и выключает горелку, а постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.
Подключение к внутреннему цифровому протоколу OpenTherm обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии термостат передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).
Особенности адаптера OpenTherm версии 724:
- Допускается одновременное подключение к котлу термостатов ZONT (в том числе отопительных контроллеров линейки ZONT SMART) с ПО 129 и выше и штатных выносных панелей самого котла. При этом поддерживается и ручное управление с панели, и дистанционное управление через веб-сервис ZONT.
- Допускается одновременное подключение к котлу универсальных контроллеров ZONT и отдельных выносных панелей котла. При этом поддерживается полноценное дистанционное управление через веб-сервис ZONT, штатная панель котла при этом только отображает параметры работы (управлять с панели нельзя).
Допускается одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT для управления котлами в каскаде.
При использовании адаптера OpenTherm с отопительными приборами ZONT:
— вы уверены в работоспособности своего котла;
— используете возможности гибкой настройки для создания комфортного микроклимата в помещении;
— вы экономите на энергоносителях до 30%!
Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT
- Отображение и контроль текущего состояния котла, его рабочих параметров
- Отображение и контроль текущей и целевой температуры в помещении (теплоносителя)
- ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу
- Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла
Внимание! При питании от резервного аккумулятора термостат котлом не управляет!
Оповещение владельца котла:
- при отклонении текущей температуры от заданных режимом работы пороговых значений;
- при аварии и неисправности котла;
- при неисправности подключенных датчиков температуры.
Запись и хранение истории событий (за последние 3 месяца):
- время работы котла и мониторинг измеряемых температур;
- время появления аварий и ошибок в работе котла;
- время пропадания и восстановления основного напряжения питания;
- время входящих звонков и текст входящих смс сообщений;
- дата обновления ПО и номер текущей версии ПО.
Для правильной работы алгоритма управления работой котла по цифровой шине рекомендуется в сервисном меню котла установить максимальный уровень модуляции. Ограничить модуляцию дистанционно можно из личного кабинета веб-сервиса ZONT за счет ее уменьшения в процентном соотношении от установленного значения настройками. Данная функция работает не на всех котлах, поэтому иногда возникает ситуация, когда ограничить уровень модуляции можно только органами управления котла.
Адаптер OpenTherm подключается к специальному разъему электронной платы котла системы отопления. Для того, чтобы правильно определить место подключения, внимательно ознакомьтесь с документацией на котел или обратитесь к технической поддержке производителя отопительного оборудования.
| Напряжение питания | 10-28 В |
| Максимальный потребляемый ток | 30 мА |
| Интерфейс подключения к газовому котлу | OpenTherm |
| Интерфейс подключения к термостату или контроллеру | цифровой, однопроводный |
| Температурный диапазон работы | от -30 до +55 °С |
| Время выхода на рабочий режим | не более 5 сек |
| Средний срок службы | 7 лет |
| Габаритные размеры | 90 х 50 х 55 мм |
| Масса, не более | 0,100 кг |
| Крепление | на DIN рейку, типоразмер 3 |
